Porządny opis bezpieczników w Polo 9N pozwala szybko namierzyć usterkę świateł, wycieraczek, radia albo ogrzewania szyb bez rozbierania połowy auta. W tym tekście porządkuję układ skrzynek, różnice między rocznikami i najważniejsze obwody, które najczęściej trafiają do diagnostyki w Polo 9N i 9N3.
Najpierw ustal, który wariant Polo 9N masz pod maską
- W tym modelu spotkasz skrzynkę bezpieczników w kabinie, główną skrzynkę przy akumulatorze i panel przekaźników pod deską po stronie kierowcy.
- Najwięcej pomyłek wynika z różnic między rocznikami 2002-2004 i 2005-2009 oraz z wyposażenia auta.
- Wkładkę dobieram zawsze po amperażu, a nie po samym numerze lub kolorze.
- Jeśli bezpiecznik przepala się ponownie, szukam zwarcia, zatartego silniczka albo uszkodzonego odbiornika, a nie wkładam większej wartości.
- Przekaźnik potrafi odciąć cały obwód nawet wtedy, gdy sam bezpiecznik wygląda na sprawny.
Gdzie w Polo 9N szukać bezpieczników i przekaźników
W Polo 9N układ elektryki jest prosty tylko na pierwszy rzut oka. Ja zawsze zaczynam od trzech miejsc: skrzynki w kabinie, głównej skrzynki na akumulatorze oraz panelu przekaźników pod deską rozdzielczą po stronie kierowcy. To ważne, bo wielu kierowców sprawdza wyłącznie panel w kabinie, a problem siedzi już w zasilaniu głównym albo w przekaźniku.
Skrzynka we wnętrzu jest za osłoną na lewej krawędzi deski rozdzielczej. Główna skrzynka znajduje się na akumulatorze lub na jego pokrywie, a panel przekaźników jest ukryty pod deską po stronie kierowcy. W praktyce oznacza to jedno: jeśli coś nie działa, nie zgaduj, tylko najpierw ustal, w której z tych stref znajduje się dany obwód. To oszczędza czas i zmniejsza ryzyko przypadkowego przepalania kolejnych wkładek.
Warto też pamiętać, że w Polo 9N nie każda pozycja musi być obsadzona. Puste miejsce nie oznacza awarii, tylko inną wersję wyposażenia. Do następnego kroku przechodzę dopiero wtedy, gdy wiem, jak czytać numer bezpiecznika i skąd biorą się różnice między rocznikami.
Jak czytać opis bezpieczników, żeby nie pomylić wersji auta
Ja zawsze zapisuję sobie trzy rzeczy: rocznik, silnik i wyposażenie. To nie jest formalność. W Polo 9N kilka kluczowych pozycji potrafi zmieniać funkcję zależnie od tego, czy auto jest z lat 2002-2004 czy 2005-2009, czy ma diesla, FSI, klimatronic, podgrzewane fotele albo ESP. Sam numer bezpiecznika nie wystarcza, jeśli nie sprawdzisz wersji.
Druga sprawa to amperaż. Bezpiecznik 5 A chroni zwykle obwody sterujące, a 10-30 A obsługuje już odbiorniki wyraźnie bardziej prądowe, jak dmuchawa, szyby czy pompa paliwa. W skrzynce głównej przy akumulatorze spotyka się jeszcze wkładki wysokoprądowe 40-175 A, które zabezpieczają zasilanie całych grup odbiorników. Tam nie ma miejsca na przypadkową wymianę.
| Pozycja | Co najczęściej się zmienia | Dlaczego to ważne |
|---|---|---|
| F7 | Inne czujniki i sterowanie w latach 2002-2004 oraz 2005-2009 | Ta sama pozycja może dotyczyć różnych układów silnika i wspomagania |
| F24 | Centralny zamek lub ogrzewanie foteli, zależnie od rocznika | To jedna z pozycji, którą łatwo błędnie zinterpretować |
| F26 | Światła stopu albo przekaźnik pompy cieczy chłodzącej w wybranej wersji | Przy braku świateł stopu warto sprawdzić też wariant auta |
| F32 | Podgrzewanie foteli albo wyłącznik świateł stop i przekaźnik ich odcięcia | Ta pozycja zależy od rocznika i wyposażenia |
| F34 | Gniazdo w bagażniku, gniazdo 12 V albo zapalniczka | Tu bardzo często widać różnice między wersjami nadwozia i rocznikami |
| F49 | Zapalniczka lub zasilanie mechanizmu klapki wlewu i tylnej klapy | To jedna z najbardziej mylących pozycji przy diagnostyce akcesoriów |
| F50 | Centralny zamek albo elementy systemu komfortu i alarmu | Przy problemach z zamykaniem auta nie zakładaj, że winny jest tylko bezpiecznik |
| F51 | Radio, nawigacja albo funkcja Coming home | W tej pozycji łatwo pomylić objaw z przyczyną |
To właśnie dlatego w diagnostyce nie lubię zgadywania. Gdy numer i opis nie pasują do objawu, przechodzę do pełnej rozpiski w kabinie, bo tam najczęściej znajdę pierwszy trop.

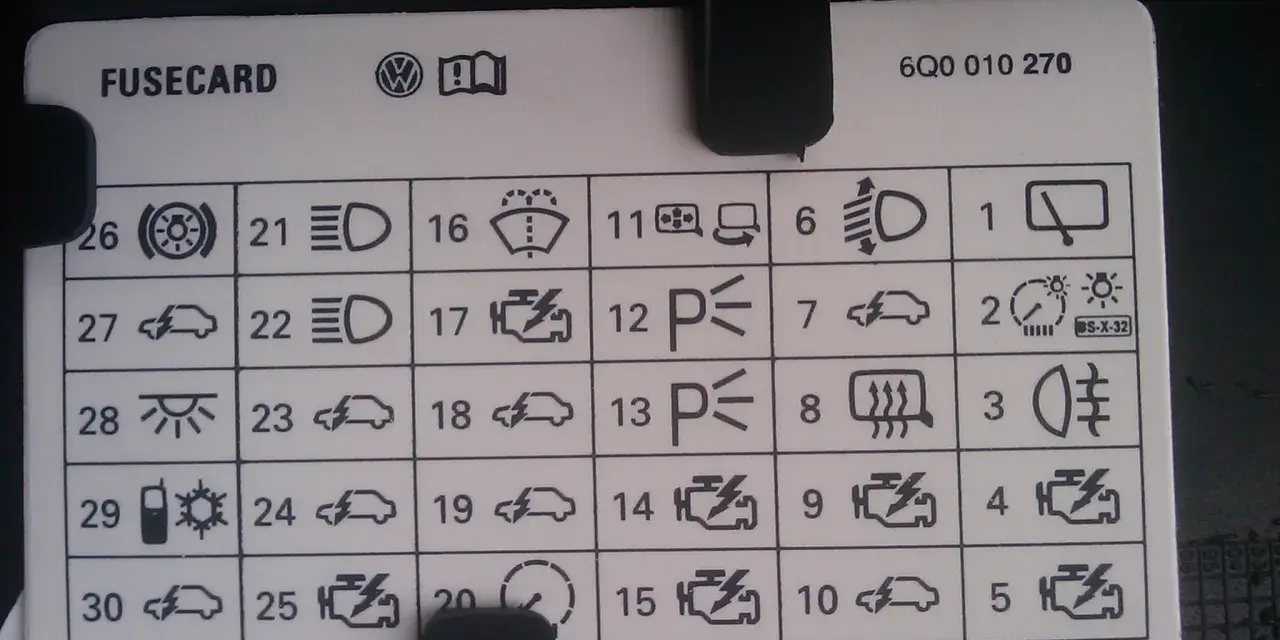

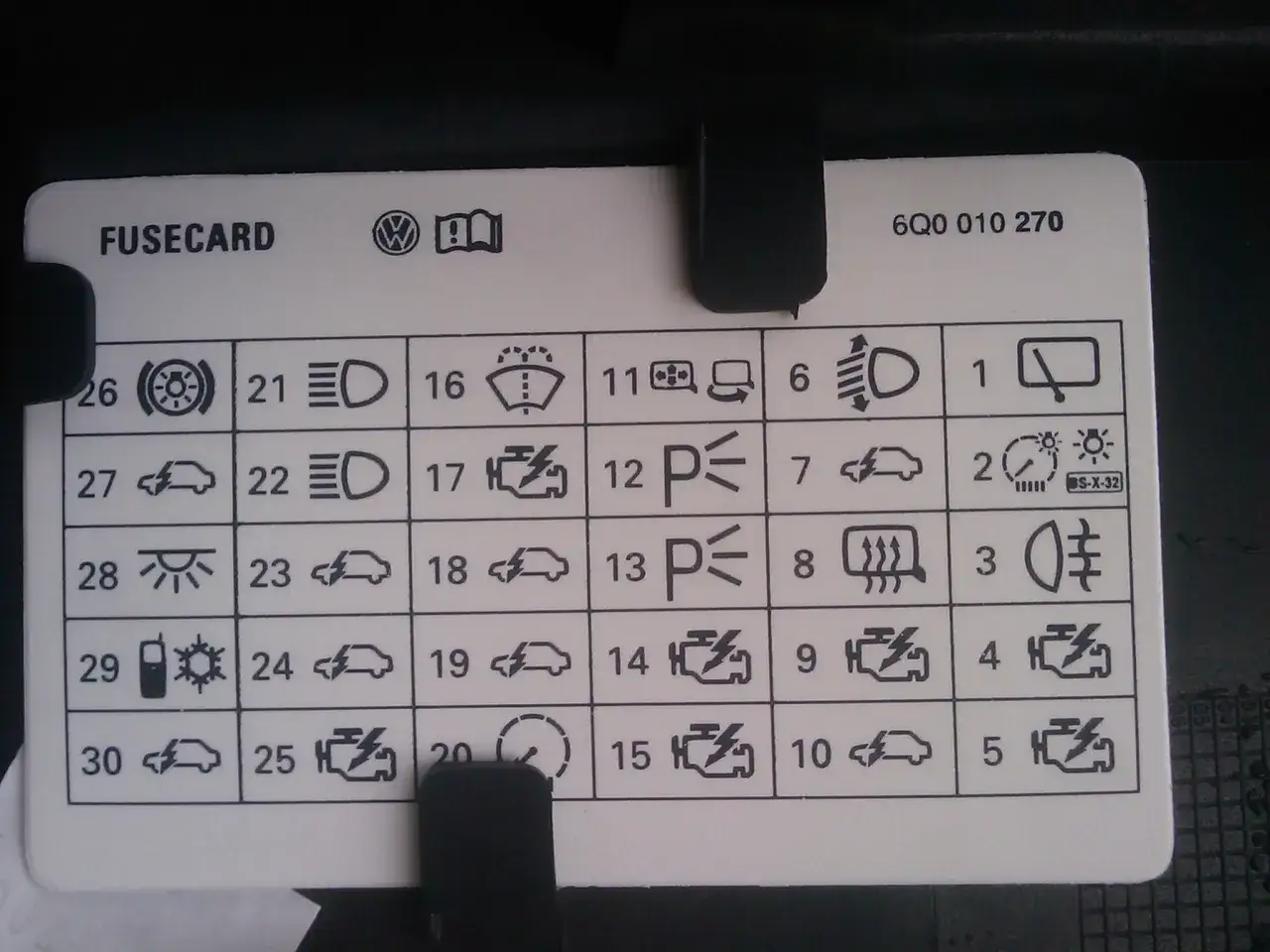

Bezpieczniki w kabinie od F1 do F27
Poniżej rozpisuję pierwszą część skrzynki we wnętrzu. Tę tabelę czytam zawsze od lewej do prawej: numer, amperaż i funkcja. To pozwala mi szybko skojarzyć objaw z obwodem, bez błądzenia po kilku różnych układach jednocześnie.
| Nr | Amperaż | Co chroni |
|---|---|---|
| F1 | 10 A | Silnik tylnej wycieraczki |
| F2 | 5 A | Oświetlenie tablicy rejestracyjnej |
| F3 | 5 A | Tylna lewa lampa przeciwmgielna, gniazdo przyczepy / tylne przeciwmgielne |
| F4 | 5 A | Tempomat, czujnik sprzęgła, czujnik hamulca, przekaźnik wentylatora chłodnicy, sterownik pompy paliwa |
| F5 | 5 A | Sterownik silnika, EGR |
| F6 | 5 A | Regulacja zasięgu świateł |
| F7 | 7,5 A / 5 A | 2002-2004: EGR, przepływomierz, czujnik poziomu oleju, wspomaganie elektrohydrauliczne, grzałka odmy; 2005-2009: czujnik poziomu i temperatury oleju, sterownik wspomagania, grzałka odmy |
| F8 | 5 A | Sterownik zasilania pokładowego, podgrzewanie lusterek |
| F9 | 10 A | 2002-2004 FSI: sonda lambda, grzałka odmy, zawór regulacji ciśnienia |
| F10 | 5 A | Telefon, radio, nawigacja, wyświetlacz radia, sterownik zasilania pokładowego |
| F11 | 5 A | Przełącznik regulacji lusterek, sterownik składanych lusterek |
| F12 | 5 A | Prawa tylna lampa pozycyjna |
| F13 | 5 A | Lewa tylna lampa pozycyjna |
| F14 | 10 A | Grzałka odmy, przekaźnik dodatkowej pompy powietrza, EGR, klapa kolektora dolotowego, czujnik Halla |
| F15 | 10 A | Przełącznik wielofunkcyjny, sterownik automatycznej skrzyni |
| F16 | 10 A | Wycieraczka przerywana, sterownik zasilania, tylna wycieraczka, pompa spryskiwaczy |
| F17 | 5 A | Sterownik silnika |
| F18 | 5 A | Klimatyzacja, Climatronic, sterownik wentylatora chłodnicy, nawigacja, pompa obiegowa, podświetlenie funkcji, czujnik monitoringu wnętrza, lusterko |
| F19 | 10 A | Czujnik biegu wstecznego, sterownik parkowania, podgrzewanie dysz spryskiwaczy, podświetlenie selektora (2002-2004) |
| F20 | 5 A | Zestaw wskaźników |
| F21 | 10 A | Prawy reflektor drogowy |
| F22 | 10 A | Lewy reflektor drogowy |
| F23 | 10 A | Przycisk TCS/ESP, czujnik kąta skrętu, ABS, wskazanie ciśnienia w oponach |
| F24 | 10 A / 15 A | 2002-2006: sterownik zasilania, blokada klapki wlewu, zamek tylnej klapy; 2006-2009: sterowanie podgrzewaniem fotela kierowcy, fotela pasażera i moduł foteli |
| F25 | 10 A | Wtryskiwacze, przestawiacz wałka, grzałka termostatu, zawór odpowietrzania paliwa |
| F26 | 10 A | 2002-2004: światła stop; 2005-2009: przekaźnik pompy cieczy chłodzącej, tylko BJX |
| F27 | 5 A | Czujnik kąta skrętu, sterownik zestawu wskaźników |
Jeśli tu nie widzisz winnego, nie kończę szukania. W Polo 9N druga połowa kabinowej skrzynki obejmuje obwody, które odpowiadają za komfort, oświetlenie, silnik i zasilanie wielu odbiorników jednocześnie.
Bezpieczniki w kabinie od F28 do F54
Ta część jest szczególnie przydatna, gdy problem dotyczy szyb, ogrzewania, audio, zapalniczki, centralnego zamka albo świateł mijania. Właśnie tu najczęściej wychodzi, że samochód ma nie jeden prosty bezpiecznik, lecz cały mały łańcuch zależności sterowanych przez moduł komfortu lub zasilanie pokładowe.
| Nr | Amperaż | Co chroni |
|---|---|---|
| F28 | 10 A | Sterownik zasilania pokładowego, przekaźnik oświetlenia wnętrza, przekaźnik lampki ostrzegawczej drzwi |
| F29 | 5 A | Climatronic, klimatyzacja, telefon, złącze diagnostyczne 16 pin |
| F30 | 5 A | Sterownik zasilania, blokada lewarka automatu, czujnik deszczu |
| F31 | 25 A | Sterownik drzwi kierowcy, silnik szyby drzwi kierowcy |
| F32 | 15 A | 2002-2004: podgrzewanie foteli; 2005-2009: wyłącznik świateł stop, przekaźnik odcięcia świateł stop |
| F33 | 15 A | Sygnał alarmu |
| F34 | 15 A / 20 A | 2002-2004: gniazdo w bagażniku (Variant); 2005-2006: gniazdo 12 V; 2006-2009: zapalniczka / gniazdo 12 V, dioda blokująca |
| F35 | 20 A | Sterowanie szyberdachem |
| F36 | 25 A | Przełącznik dmuchawy świeżego powietrza, sterownik dmuchawy |
| F37 | 15 A / 20 A | Transformator zapłonowy |
| F38 | 25 A | Sterownik lewych tylnych drzwi |
| F39 | 25 A | Sterownik przednich prawych drzwi |
| F40 | 10 A / 20 A / 30 A | Sterownik silnika |
| F41 | 15 A | Pompa paliwa |
| F42 | 15 A / 20 A | Regulator NOx, sonda lambda, chłodzenie spalin |
| F43 | 15 A | Prawa lampa mijania, silnik regulacji zasięgu |
| F44 | 15 A | Lewa lampa przeciwmgielna, prawa lampa przeciwmgielna |
| F45 | 15 A | Sterownik silnika |
| F46 | 20 A | Sterownik zasilania pokładowego, przekaźnik automatycznej pracy przerywanej wycieraczek |
| F47 | 20 A / 30 A | Sterownik zasilania pokładowego, ogrzewanie tylnej szyby |
| F48 | 15 A | Sterownik zasilania pokładowego, kierunkowskazy |
| F49 | 10 A / 15 A | 2002-2006: zapalniczka; 2006-2009: sterownik zasilania, blokada klapki wlewu, zamek tylnej klapy |
| F50 | 15 A | 2002-2004: centralny zamek; 2005-2009: ultradźwiękowy czujnik alarmu, sterownik komfortu |
| F51 | 15 A | Wyświetlacz radia i nawigacji, sterownik świateł mijania / Coming home, radio |
| F52 | 20 A | Przekaźnik spryskiwaczy reflektorów, sterownik zasilania pokładowego, klaksony |
| F53 | 25 A | Sterownik tylnych prawych drzwi |
| F54 | 15 A | Lewa lampa mijania, silnik regulacji zasięgu |
W praktyce to właśnie ta część odpowiada za większość codziennych problemów: brak radia, martwą zapalniczkę, niesprawne szyby, ogrzewanie tylnej szyby albo jedno światło mijania. Jeśli po sprawdzeniu kabiny dalej nic się nie zgadza, przechodzę do skrzynki przy akumulatorze, bo tam siedzi zasilanie głównych układów.
Główna skrzynka przy akumulatorze i panel przekaźników
Główna skrzynka w Polo 9N siedzi na akumulatorze albo na jego pokrywie. To miejsce obsługuje wyższe prądy, więc jeśli nie działa kilka odbiorników naraz albo auto ma objawy „półmartwego” zasilania, właśnie tam szukam w pierwszej kolejności. W tej skrzynce różnice między wersjami są jeszcze wyraźniejsze niż w kabinie.
| Nr | Wersja 1 | Wersja 2 |
|---|---|---|
| S162 | 175 A, alternator | 175 A, alternator |
| S163 | 110 A, zasilanie skrzynki B | 110 A, zasilanie skrzynki B |
| S164 | 50 A, sterownik wspomagania kierownicy | 40 A, wentylator chłodnicy w autach z klimatyzacją lub Climatronic |
| S176 | 50 A, sterowanie świecami żarowymi, świece żarowe, dodatkowa pompa powietrza | 40 A, ABS |
| S177 | 40 A, wentylator chłodnicy w autach z klimatyzacją lub Climatronic | 50 A, sterownik wspomagania kierownicy |
| S178 | 40 A, ABS | 50 A, sterowanie świecami żarowymi, świece żarowe, dodatkowa pompa powietrza |
| S179 | 25 A, ABS | 25 A, ABS |
| S180 | 30 A, wentylator chłodnicy | 30 A, wentylator chłodnicy |
Pod deską po stronie kierowcy pracuje też panel przekaźników. Dla mnie są tam szczególnie ważne przekaźniki pompy paliwa, świec żarowych, zasilania Motronic, blokady rozrusznika oraz układu spryskiwaczy reflektorów. To właśnie przekaźnik bywa winny wtedy, gdy bezpiecznik wygląda dobrze, a obwód nadal nie dostaje zasilania.
W skrócie: bezpiecznik chroni obwód, a przekaźnik steruje jego załączaniem. Ten podział jest prosty, ale przy diagnostyce robi ogromną różnicę, bo pozwala od razu rozdzielić problem na część ochronną i część sterującą. Jeśli świeci się kontrolka, ale urządzenie milczy, nie zakładaj od razu uszkodzenia samego odbiornika.
Jak diagnozuję usterkę bez zgadywania
Najpierw sprawdzam, czy bezpiecznik jest właściwy dla danego obwodu i czy ma poprawny amperaż. Oglądanie wkładki pod światło bywa mylące, więc ja wolę miernik albo próbnik. Tylko wtedy wiem, czy wkładka naprawdę przewodzi, a nie tylko „wygląda na całą”.
- Sprawdzam numer bezpiecznika i porównuję go z objawem.
- Wyjmuję wkładkę i oglądam ją oraz gniazdo, bo nadtopienia i nalot też są problemem.
- Jeśli bezpiecznik jest spalony, wymieniam go wyłącznie na taki sam amperaż.
- Gdy nowy bezpiecznik przepala się od razu, odłączam odbiornik i szukam zwarcia w wiązce, silniczku albo pompie.
- Przy ABS, wspomaganiu, pompie paliwa czy sterowniku silnika sięgam po diagnostykę komputerową, bo sam bezpiecznik nie pokaże błędu źródłowego.
- Sprawdzam też miejsca narażone na wilgoć i korozję, szczególnie okolice akumulatora, skrzynki przekaźników i przejścia wiązek przez nadwozie.
W Polo 9N bardzo często problem nie leży w samej wkładce, tylko w odbiorniku, który bierze zbyt duży prąd. Zatarte silniki wycieraczek, uszkodzone grzałki, pompy paliwa i przepalone ścieżki w module komfortu potrafią powtarzalnie wybijać ten sam bezpiecznik. Wtedy wymiana na „mocniejszy” tylko maskuje problem i dokłada ryzyko uszkodzenia instalacji.
Jeśli objaw jest sporadyczny, zwracam uwagę na temperaturę, opady i pracę po uruchomieniu. To bywa ważna wskazówka. Na przykład problem z ogrzewaniem tylnej szyby albo wycieraczkami często ujawnia się po deszczu lub po dłuższym postoju, gdy wilgoć wchodzi w złącza. Taka obserwacja przyspiesza diagnozę bardziej niż przypadkowe przepinanie wkładek.
Co warto mieć pod ręką, zanim zaczniesz sprawdzać obwody
Przy Polo 9N najpraktyczniejszy zestaw nie jest drogi, ale bardzo ułatwia życie. Ja trzymam w garażu i w aucie kilka podstawowych rzeczy, bo dzięki temu nie muszę przerywać pracy przy pierwszej drobnej usterce.
- zestaw bezpieczników 5 A, 10 A, 15 A, 20 A i 25 A,
- mały wyciągacz do bezpieczników,
- multimetr albo próbnik 12 V,
- latarkę czołową lub mocne światło ręczne,
- notatkę z rocznikiem, silnikiem i wyposażeniem auta.
Gdybym miał wskazać jedną rzecz, która naprawdę robi różnicę, byłby to porządek w danych. Wpisany rocznik, kod silnika i lista wyposażenia oszczędzają więcej czasu niż pięć kolejnych prób wymiany wkładki „na chybił trafił”. To szczególnie ważne w Polo 9N, bo różnice między wersjami są wystarczająco duże, żeby wprowadzić w błąd nawet osobę, która zna ten model całkiem dobrze.
Jeśli chcesz podejść do tematu rozsądnie, zacznij od lokalizacji skrzynek, potem odczytaj numer bezpiecznika, a dopiero na końcu szukaj przyczyny w instalacji. Taka kolejność zwykle prowadzi do właściwego miejsca bez zbędnych prób i bez kosztownych pomyłek.
