Wnętrze katalizatora jest prostsze, niż wielu kierowców zakłada, ale właśnie tam kryje się najważniejsza część całego układu. W tym tekście pokazuję, jak wygląda katalizator w środku, z czego składa się jego wkład, po czym rozpoznać zdrowy monolit i jakie ślady zdradzają przegrzanie, zapchanie albo pęknięcie. Dorzucam też praktyczne wskazówki, dzięki którym nie pomylisz katalizatora z filtrem DPF i nie wydasz pieniędzy na niepotrzebną wymianę.
Najkrócej mówiąc, katalizator od środka to precyzyjny wkład o strukturze plastra miodu
- W środku nie ma pustej komory, tylko wkład ceramiczny albo metalowy z setkami drobnych kanalików.
- Na nośniku znajduje się aktywna warstwa z metalami szlachetnymi, najczęściej platyną, palladem i rodem.
- Zdrowy katalizator ma równą strukturę, drożne kanaliki i brak pęknięć lub stopionych miejsc.
- Czarny nalot, tłusty osad, luzujące się fragmenty i grzechotanie zwykle oznaczają problem z silnikiem albo samym wkładem.
- Najpewniejsza ocena nie opiera się tylko na wyglądzie, ale na połączeniu oględzin, objawów i pomiarów.
Z czego składa się wnętrze katalizatora

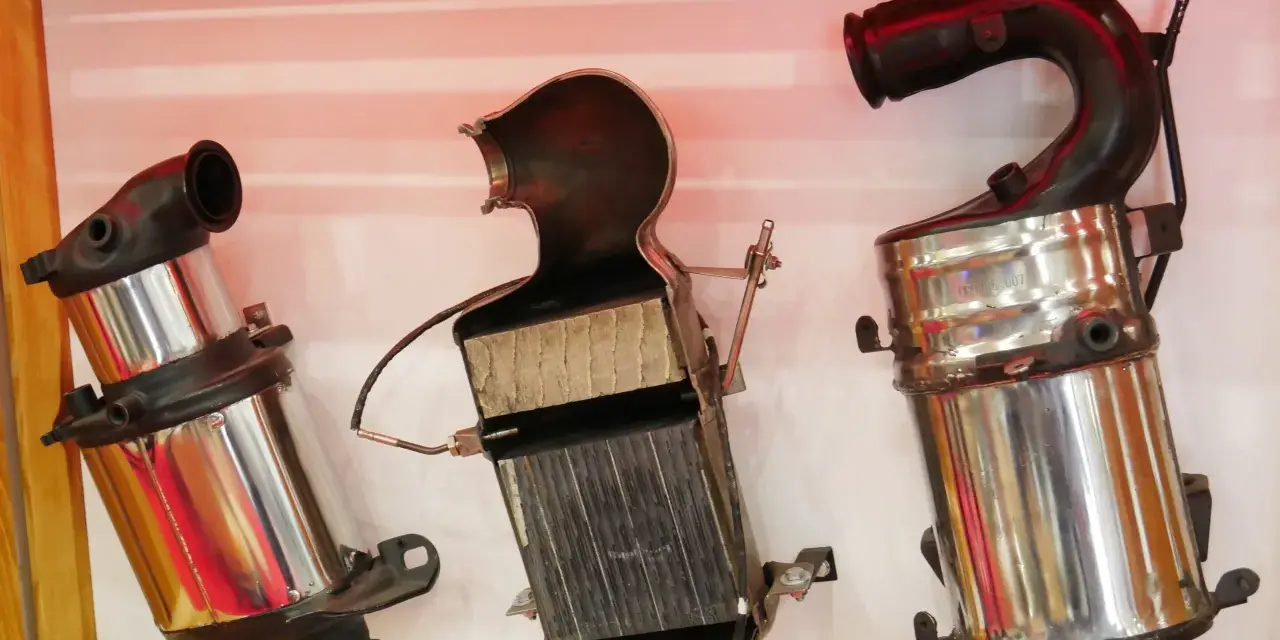

Jeśli rozbieram ten temat na czynniki pierwsze, to widzę katalizator jako zestaw kilku warstw, a nie jedną „puszkę z wkładem”. Z zewnątrz jest stalowa obudowa odporna na temperaturę i korozję. W środku znajduje się warstwa amortyzująca, najczęściej mata montażowa, która trzyma wkład w odpowiednim miejscu i tłumi drgania. Dopiero dalej jest właściwy nośnik, czyli monolit albo substrat - element, na którym zachodzi cała reakcja oczyszczania spalin.
Monolit to najczęściej ceramiczny blok z gęstą siecią mikrokanałów przypominających plaster miodu. Czasem spotyka się też wkłady metalowe, ale w autach osobowych nadal bardzo często dominuje ceramika. Sam nośnik nie wykonuje całej pracy samodzielnie. Jego powierzchnia jest pokryta washcoatem, czyli cienką, porowatą warstwą zwiększającą powierzchnię reakcji. Na niej znajdują się metale szlachetne - przede wszystkim platyna, pallad i rod - które uruchamiają reakcje chemiczne w spalinach.
W praktyce oznacza to jedno: katalizator nie jest pustym tłumikiem, tylko bardzo gęstą strukturą o dużej powierzchni czynnej. To właśnie ta powierzchnia decyduje o skuteczności całego elementu. Skoro wiadomo już, z czego składa się wnętrze, łatwiej ocenić, jak powinien wyglądać zdrowy wkład, a od tego warto zacząć oględziny.
Jak wygląda zdrowy wkład po rozcięciu obudowy

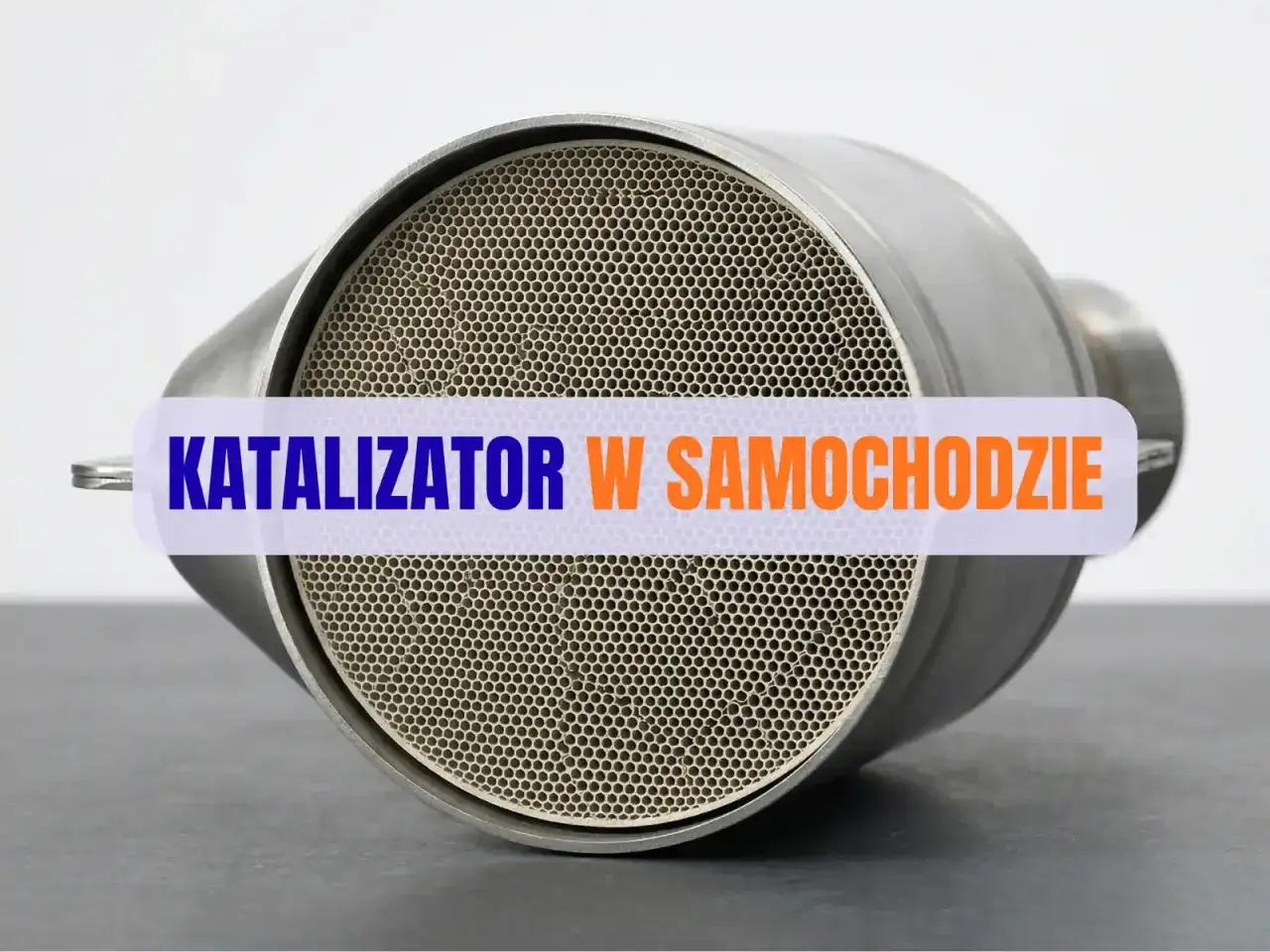

Zdrowy katalizator od środka zwykle wygląda zaskakująco równo. Ceramiczny monolit ma jasny, najczęściej szaro-kremowy kolor i bardzo regularną strukturę. Kanaliki są drobne, jednakowe i otwarte na całej powierzchni. Jeśli wkład nie jest zabrudzony olejem ani nie był przegrzany, jego powierzchnia sprawia wrażenie suchej i matowej. To ważne, bo wielu kierowców spodziewa się błyszczących elementów, a tymczasem w katalizatorze liczy się nie efekt wizualny, tylko ogromna liczba drobnych kanałów.
Wkład metalowy wygląda inaczej: zamiast kruchego bloku widać cienką, zwiniętą lub falowaną strukturę z metalu. Taki nośnik też przypomina plaster miodu, ale jest bardziej sprężysty i lepiej znosi drgania oraz duże skoki temperatury. Z zewnątrz oba rozwiązania są podobne, natomiast po otwarciu obudowy różnice widać od razu.
| Cecha | Wkład ceramiczny | Wkład metalowy |
|---|---|---|
| Wygląd od środka | Jasny monolit z drobnymi, równymi kanalikami | Cienka metalowa struktura o bardzo gęstych kanalikach |
| Odporność na temperaturę | Dobra, ale ceramika jest bardziej krucha | Zwykle lepsza przy gwałtownych zmianach temperatury |
| Reakcja na wstrząsy | Łatwiej pęka przy uderzeniu lub złym montażu | Lepiej znosi drgania i obciążenia dynamiczne |
| Typowy obraz zużycia | Pęknięcia, wykruszenia, stopione kanały | Odkształcenia, przegrzanie, zabrudzenie kanałów |
Jeśli zdrowy wkład wygląda jak równy, drożny plaster miodu, to jego przeciwieństwo da się zauważyć bardzo szybko. I właśnie tutaj zaczynają się najciekawsze, ale też najważniejsze tropy diagnostyczne.
Po czym poznasz, że wkład jest zapchany albo uszkodzony
Uszkodzony katalizator rzadko wygląda efektownie tylko z zewnątrz. Sam metalowy korpus może być pozornie w porządku, a problem siedzi głęboko w środku. Najczęstszy sygnał to czarny, sadzowy nalot, który pokrywa kanaliki. Taki osad zwykle wskazuje na zbyt bogatą mieszankę, wypadanie zapłonów albo problemy z silnikiem, które z czasem zanieczyściły wkład. Jeśli nalot jest tłusty, dochodzi jeszcze podejrzenie spalania oleju lub nieszczelności w układzie. Drugi scenariusz jest poważniejszy: kanaliki zaczynają się topić. Wtedy ceramiczny monolit traci swój równy układ, część otworów się zamyka, a powierzchnia robi się nierówna, szklista albo posklejana. To zwykle efekt przegrzania, które pojawia się po jeździe z usterką zapłonu, po zbyt bogatej dawce paliwa albo po błędach w instalacji LPG. Trzeci obraz to wykruszenia i pęknięcia. W takim przypadku po poruszeniu elementem słychać grzechotanie, bo fragmenty wkładu odrywają się od nośnika i przemieszczają w obudowie.
- Czarny suchy osad - zwykle nadmiar sadzy i problem ze spalaniem.
- Tłusty film - często olej w układzie wydechowym albo silnik spalający olej.
- Stopione kanaliki - przegrzanie wkładu i utrata drożności.
- Pęknięcia i luzujące się fragmenty - udar termiczny, uderzenie albo zużycie materiału.
W praktyce warto pamiętać o jednej rzeczy: katalizator bardzo często jest ofiarą, a nie pierwotną przyczyną problemu. Jeśli silnik pracuje nierówno, wypada zapłon albo źle dobrana mieszanka paliwowo-powietrzna trafia do wydechu, to wkład po prostu dostaje za duże obciążenie. Zanim uzna się go za winnego, trzeba rozróżnić przyczynę od skutku.
Ceramiczny i metalowy wkład wyglądają inaczej
Ten podział ma znaczenie, bo od rodzaju wkładu zależy nie tylko trwałość, lecz także to, co zobaczysz po otwarciu obudowy. Ceramiczny katalizator jest najczęściej jaśniejszy, bardziej kruchy i wizualnie przypomina twardy plaster miodu. Metalowy z kolei bywa ciemniejszy, cieńszy optycznie i sprawia wrażenie bardziej „technicznego” w środku. Na pierwszy rzut oka różnica może wydawać się kosmetyczna, ale w praktyce wpływa na odporność na temperaturę, drgania i uszkodzenia mechaniczne.
| Cecha | Keramika | Metal |
|---|---|---|
| Wygląd wnętrza | Jednolity, kruchy blok z kanalikiami | Cienka, bardziej elastyczna struktura |
| Odporność na pęknięcia | Niższa | Wyższa |
| Odporność na przegrzanie | Dobra, ale przy ekstremach łatwiej ulega uszkodzeniu | Zwykle lepsza przy dużych obciążeniach termicznych |
| Typowe zastosowanie | Większość aut osobowych | Rozwiązania bardziej odporne, często droższe |
| Co widać po uszkodzeniu | Wyszczerbienia, pęknięcia, wykruszone fragmenty | Odkształcenia, zatkanie, wypalenie warstwy aktywnej |
Ta różnica jest ważna także z innego powodu: metalowy wkład nie zawsze wybacza błędy mniej widoczne na pierwszy rzut oka, a ceramiczny szybciej zdradza problemy pęknięciem lub wykruszeniem. Dlatego przy oględzinach liczy się nie tylko sam kolor środka, ale też jego spójność i sposób osadzenia w obudowie.
Jak sprawdzić katalizator bez cięcia obudowy
Nie trzeba rozcinać części, żeby wyciągnąć z niej sporo wniosków. Z mojego doświadczenia najwięcej mówi połączenie objawów z prostymi oględzinami. Najpierw patrzę na obudowę: czy nie ma wgnieceń, śladów przegrzania, korozji na spawach albo wycieków oleju z okolic silnika. Potem słucham, czy po lekkim poruszeniu nie słychać grzechotania - to często oznacza luźne fragmenty monolitu.
- Sprawdź objawy w jeździe - spadek mocy, szarpanie, gorsze wchodzenie na obroty i wyraźnie większe spalanie nie biorą się znikąd.
- Odczytaj błędy z komputera - problemy z sondami lambda, zapłonem albo składem mieszanki często pokazują, skąd wziął się kłopot.
- Oceń temperaturę i drożność - warsztat może zmierzyć przeciwciśnienie spalin, czyli opór, jaki układ wydechowy stawia przepływowi gazów.
- Porównaj zapach i dymienie - gryzący zapach, czarny dym lub metaliczne stukanie nie pasują do zdrowego katalizatora.
- Nie oceniaj części wyłącznie po kolorze - lekki nalot sadzy nie zawsze oznacza koniec wkładu.
Najlepsza diagnoza jest prosta: najpierw wyklucza się problem z silnikiem, potem zasilaniem i zapłonem, a dopiero na końcu sam katalizator. W przeciwnym razie łatwo wymienić dobry element i zostawić prawdziwą usterkę bez rozwiązania.
Co sprawdzić, zanim uznasz katalizator za zużyty
Jeżeli wnętrze katalizatora wygląda źle, nie zatrzymuję się na samym obrazie monolitu. Sprawdzam jeszcze, czy silnik nie pracuje na zbyt bogatej mieszance, czy nie spala oleju i czy nie ma wypadania zapłonów. To właśnie te usterki najczęściej niszczą wkład od środka, nawet jeśli na pierwszy rzut oka winny wydaje się tylko sam katalizator.
W autach z LPG szczególnie ważna jest jakość strojenia i stan układu zapłonowego. W dieslu łatwo pomylić katalizator z DPF-em, ale to nie jest to samo: DPF zatrzymuje sadzę, a katalizator przede wszystkim uruchamia reakcje chemiczne w spalinach. Jeśli więc auto traci moc, a wkład wygląda źle, nie zakładaj od razu najgorszego scenariusza. Najpierw sprawdź przyczynę, potem oceniaj sam element. Tak zwykle wychodzi taniej i uczciwiej dla całego układu wydechowego.
