Bezpiecznik w aucie to mały element, który często decyduje o tym, czy instalacja elektryczna kończy się na przepalonym obwodzie, czy na poważniejszej awarii. W praktyce liczą się nie tylko rodzaje bezpieczników samochodowych, ale też ich amperaż, charakterystyka pracy i to, czy dany wkład pasuje do konkretnej skrzynki. Poniżej rozkładam temat na czynniki pierwsze: od najpopularniejszych typów, przez oznaczenia, aż po bezpieczną wymianę i diagnostykę, gdy problem wraca.
Najważniejsze rzeczy, które warto sprawdzić przed wymianą bezpiecznika
- Typ musi pasować do gniazda, a nie tylko mieć „ten sam kolor”.
- Amperaż dobiera się do obwodu i zaleceń producenta, nie na wyczucie.
- W nowszych autach dominują bezpieczniki płaskie: Micro, Mini, Low Profile Mini, ATC/ATO i Maxi.
- Do obwodów o większym obciążeniu trafiają JCASE, MIDI i MEGA, zwykle z mocowaniem śrubowym lub w bardziej masywnych oprawach.
- Jeśli bezpiecznik przepala się ponownie, to zwykle objaw zwarcia, przeciążenia albo problemu z samym odbiornikiem.
- Większy amperaż nie rozwiązuje usterki i potrafi tylko przesunąć problem w stronę uszkodzonej wiązki lub modułu.

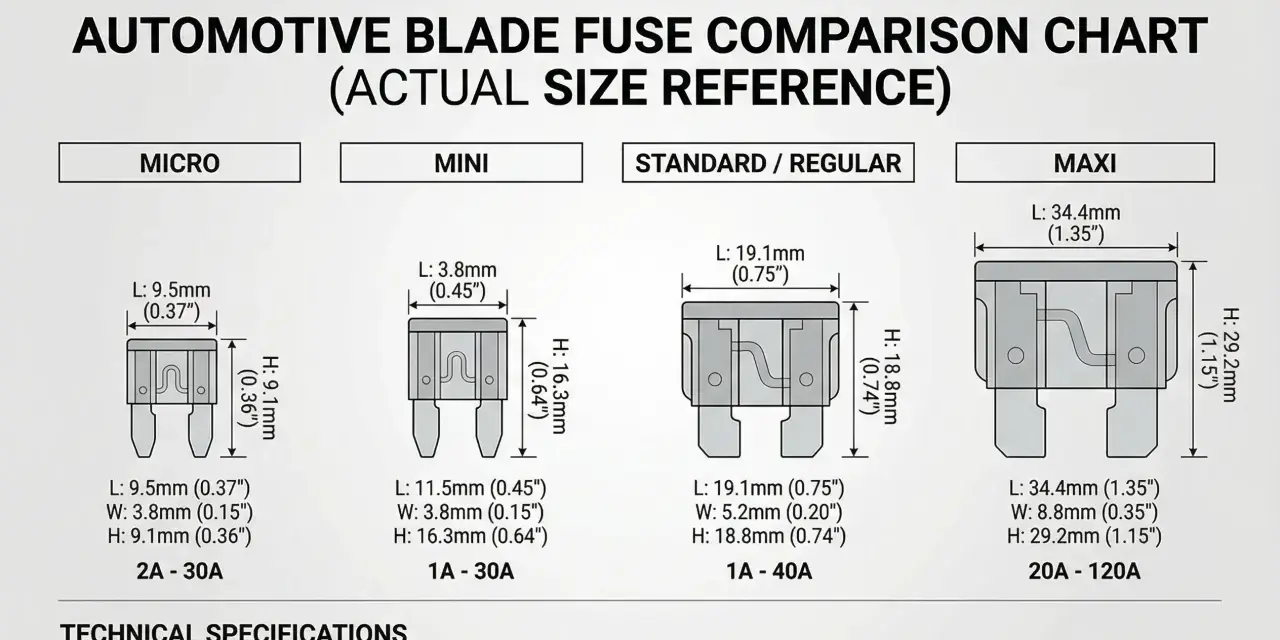

Najczęściej spotykane typy i gdzie je znajdziesz
Gdy rozmawiam o bezpiecznikach w samochodzie, najpierw patrzę na ich budowę, a dopiero potem na wartość prądową. Dziś najwięcej aut korzysta z bezpieczników płaskich, bo są kompaktowe, łatwe do identyfikacji i dobrze mieszczą się w ciasnych skrzynkach. Z kolei większe obwody, zwłaszcza te zasilające kluczowe moduły albo mocne odbiorniki, dostają wkładki bardziej masywne, z mocowaniem przystosowanym do wyższych prądów.
Eaton opisuje rodzinę ATM/ATC jako szybkozadziałające bezpieczniki do instalacji samochodowych i niskonapięciowych, a to dobrze pokazuje kierunek całej branży: im więcej elektroniki i im ciaśniej pod maską, tym bardziej liczy się kompakt i przewidywalna praca.
| Typ bezpiecznika | Gdzie występuje najczęściej | Typowy zakres prądu | Co daje w praktyce |
|---|---|---|---|
| Micro2 | Bardzo ciasne skrzynki w nowszych autach, obwody pomocnicze i elektronika | 5-30 A | Mała obudowa, dużo miejsca w skrzynce, dobra opcja tam, gdzie liczy się każdy milimetr |
| Micro3 | Nowoczesne auta z ograniczoną przestrzenią instalacyjną | 5-15 A | Jeszcze większa kompaktowość, zwykle dla lżejszych odbiorników |
| Mini | Wiele aut osobowych, instalacje po 2000 roku | 2-30 A | Najbardziej uniwersalny kompromis między rozmiarem a wygodą serwisową |
| Low Profile Mini | Wszystkie miejsca, gdzie liczy się niska wysokość bezpiecznika | 5-30 A | Działa jak MINI, ale zajmuje mniej miejsca w pionie |
| ATC / ATO | Starsze auta i wiele rozwiązań aftermarketowych | 1-40 A | Łatwe do rozpoznania, nadal bardzo popularne w praktyce warsztatowej |
| Maxi | Wszystko, co pobiera wyższy prąd: wentylatory, ogrzewanie, ABS, mocniejsze układy | 30-80 A | Większa odporność termiczna i lepsze znoszenie obciążeń rozruchowych |
| JCASE / Low Profile JCASE | Wysokoprądowe obwody w nowszych autach | 20-60 A | Wysoka trwałość kontaktu, niski spadek napięcia, dobra ochrona obwodów dużej mocy |
| MIDI / AMI | Rozdział zasilania, główne linie pomocnicze, większe wiązki | 30-200 A | Śrubowe mocowanie i solidna konstrukcja do wyższych obciążeń |
| MEGA | Baterie, alternatory, grube wiązki, car audio, samochody użytkowe | 40-500 A | Przeznaczony do bardzo dużych prądów, zwykle jako zabezpieczenie główne lub sekcyjne |
| Szklane / ceramiczne | Starsze auta i niektóre przeróbki instalacji | Zależy od serii | Proste, ale dziś wypierane przez bezpieczniki płaskie i kasetowe |
W warsztacie najczęściej widzę właśnie te płaskie formaty, bo to one dominują w samochodach miejskich, kompaktach i większości nowszych SUV-ów. Sama lista typów nie wystarczy jednak do bezpiecznego doboru, bo równie ważne jest to, jak szybko dany bezpiecznik reaguje na przeciążenie.
Dlaczego amperaż i charakterystyka czasowa mają większe znaczenie niż sam rozmiar
Najprostszy błąd to patrzenie wyłącznie na kolor albo na to, czy bezpiecznik „wchodzi” do gniazda. Bezpiecznik ma chronić przewód i elementy instalacji, więc musi zadziałać zanim kabel zacznie się przegrzewać. Z mojego doświadczenia właśnie tu najłatwiej o pomyłkę: ktoś widzi przepalony 10 A i wkłada 15 A, bo „przecież różnica jest niewielka”. W elektryce samochodowej taka logika zwykle kończy się gorzej, niż się wydaje.
Karty katalogowe Littelfuse pokazują wyraźnie, że dwa bezpieczniki o tym samym nominale mogą zachowywać się inaczej, jeśli mają inną charakterystykę czasową. Przykład jest bardzo czytelny: 30 A MINI potrafi otworzyć obwód przy dużym przeciążeniu w około 0,1 s, a 30 A MAXI potrzebuje przy takim samym warunku około 2,2 s. To właśnie dlatego większy lub „mocniejszy” nie zawsze znaczy lepszy.
- Szybkozadziałające bezpieczniki sprawdzają się tam, gdzie obciążenie ma być odcięte niemal natychmiast.
- Zwłoczne lepiej znoszą krótkie skoki prądu, np. podczas rozruchu silnika elektrycznego, pracy wentylatora czy sprężarki.
- Jeśli obwód ma normalne piki przy starcie, zbyt „czuły” bezpiecznik będzie przepalał się bez realnej awarii.
- Jeśli zamiast zwłocznego wstawisz za mocny wkład, możesz ochronić sam bezpiecznik, ale nie instalację.
W praktyce nie dobieram bezpiecznika po samej nazwie ani po tym, że „pasuje do gniazda”. Patrzę na cały obwód: co zasila, ile prądu pobiera w pracy ustalonej, jakie ma skoki rozruchowe i jaką wartość przewidział producent auta. Dopiero wtedy ma sens sprawdzać kolor i oznaczenia.
Jak odczytać kolor i oznaczenia bezpiecznika

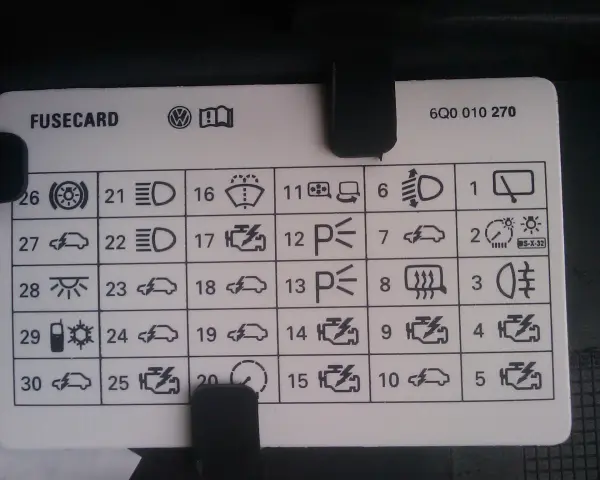

Kolor ma ułatwić szybkie rozpoznanie amperażu, ale nie powinien być jedynym punktem odniesienia. Plastik po latach blednie, wkładka bywa nadtopiona, a w niektórych skrzynkach kolory wyglądają inaczej w zależności od producenta. Dlatego zawsze patrzę na nadruk na obudowie i, jeśli to możliwe, na schemat skrzynki bezpieczników w aucie.
| Kolor | Typowy amperaż | Jak go traktować |
|---|---|---|
| Fioletowy | 3 A | Dla bardzo lekkich obwodów sterujących i elektroniki |
| Pomarańczowy | 5 A | Często spotykany w drobnych obwodach pomocniczych |
| Brązowy | 7,5 A | Dobry przykład tego, że różnica między 5 A a 7,5 A ma znaczenie |
| Czerwony | 10 A | Bardzo popularny w obwodach wnętrza i prostych odbiornikach |
| Niebieski | 15 A | Częsty wybór dla gniazd, oświetlenia i wybranych modułów |
| Żółty | 20 A | Wchodzi już w obwody o wyższym poborze |
| Przezroczysty | 25 A | Wygodny wizualnie, bo łatwo ocenić stan elementu topikowego |
| Zielony | 30 A | Często dla mocniejszych odbiorników i wyższych obciążeń |
| Różowy | 35 A | Spotykany tam, gdzie zwykłe 30 A już nie wystarcza |
| Jasnoniebieski | 40 A | Granica, przy której mówimy już o obwodach o wyraźnie większym poborze |
Ja zawsze powtarzam jedną rzecz: kolor pomaga, ale nie zastępuje identyfikacji. Jeśli w obwodzie siedzi bezpiecznik 15 A w wersji Mini, to sam fakt, że „wygląda jak czerwony”, nie wystarczy. Liczy się też format, wysokość, opis w instrukcji i to, czy wkładka nie była wcześniej nadpalona albo zastąpiona przypadkowym zamiennikiem. Gdy to już sprawdzisz, dobór bezpiecznika staje się dużo prostszy.
Jak dobrać właściwy typ do auta i do obwodu
Dobór bezpiecznika zaczynam od odpowiedzi na bardzo proste pytanie: co ten obwód zasila i ile prądu naprawdę potrzebuje. W praktyce typ bezpiecznika zależy od miejsca w skrzynce, dostępnej przestrzeni i charakteru odbiornika. Inny wkład dam do lampki, inny do wentylatora chłodnicy, a jeszcze inny do zasilania głównego lub układu audio z mocnym wzmacniaczem.
| Sytuacja | Najczęściej pasujący typ | Dlaczego właśnie ten |
|---|---|---|
| Oświetlenie wnętrza, radio, USB, drobna elektronika | Micro2, Micro3, Mini, Low Profile Mini | Małe gabaryty i zakresy prądowe dobrze pasują do lekkich obwodów |
| Starsze auta, prostsze skrzynki, aftermarket | ATC / ATO | Wciąż popularny format, łatwy do zdobycia i wymiany |
| Wentylator chłodnicy, ogrzewanie, ABS, mocniejsze moduły | Maxi lub JCASE | Lepsza odporność na większy prąd i chwilowe przeciążenia |
| Główne zasilanie, rozdział mocy, grube wiązki | MIDI / AMI | Śrubowe mocowanie i wyższe zakresy prądowe dają stabilność |
| Bateria, alternator, ciężki car audio, pojazdy użytkowe | MEGA | Zapewnia ochronę tam, gdzie prądy są naprawdę duże |
| Klasyk lub auto z oryginalną starą instalacją | Szklane lub ceramiczne | Warto je zostawić tylko wtedy, gdy tak zaprojektowano instalację |
Tu ważna uwaga: nie wybieram typu „na zapas”, bo szerszy bezpiecznik nie jest uniwersalnym upgrade’em. Jeśli auto fabrycznie używa Low Profile Mini, to zwykły Mini może być fizycznie nieodpowiedni, nawet jeśli ma ten sam amperaż. Z kolei w nowszych autach, gdzie miejsca jest mało, niższa obudowa bywa nie dodatkiem, tylko koniecznością. To właśnie w tej sekcji najłatwiej rozstrzygnąć, który bezpiecznik ma sens, zanim przejdziesz do samej wymiany.
Jak wymienić bezpiecznik bez robienia sobie kolejnej usterki
Wymiana samej wkładki jest prosta, ale tylko pod warunkiem, że nie robisz tego „na oko”. Ja zwykle zaczynam od schematu skrzynki i od sprawdzenia, czy w ogóle mam do czynienia z tym samym typem obudowy. Dopiero potem przechodzę do wyjęcia wkładki i kontroli elementu topikowego.
- Wyłącz zapłon i upewnij się, że odbiornik, który przestał działać, faktycznie nie jest zasilany.
- Sprawdź schemat skrzynki bezpieczników albo opis na pokrywie.
- Wyjmij wkładkę chwytakiem i oceń, czy mostek w środku jest przepalony.
- Włóż identyczny typ i identyczny amperaż.
- Po wymianie sprawdź, czy obwód wrócił do pracy i czy bezpiecznik nie grzeje się nienaturalnie.
Najczęstsze błędy są zaskakująco powtarzalne. Ktoś wkłada bezpiecznik „na próbę” o większym amperażu, ktoś wciska niepasujący format na siłę, ktoś zastępuje wkładkę drutem albo przypadkowym przewodem, a ktoś inny wymienia element bez sprawdzenia przyczyny awarii. To właśnie takie skróty prowadzą potem do stopionych gniazd, nadpalonych styków i powracających usterek.
- Nie zwiększaj amperażu tylko dlatego, że nowy bezpiecznik też się przepalił.
- Nie mieszaj formatów, jeśli gniazdo przewidziano pod konkretną rodzinę.
- Nie ignoruj śladów przegrzania na styku, bo sama wkładka może być tylko skutkiem, nie przyczyną.
- W autach z większą elektroniką warto po wymianie od razu sprawdzić, czy problem nie wraca po kilku sekundach pracy.
Jeśli bezpiecznik przepala się od razu po włożeniu, to zwykle nie jest już temat „na wkładkę”, tylko na diagnostykę obwodu. I właśnie wtedy warto przejść z prostej wymiany do szukania przyczyny.
Co warto mieć pod ręką, żeby awaria bezpiecznika nie unieruchomiła auta
Najbardziej praktyczne podejście jest zaskakująco nudne: trzymać w aucie kilka właściwych zapasów, znać położenie skrzynki i wiedzieć, który obwód za co odpowiada. W codziennej eksploatacji to wystarcza, żeby awaria jednego małego elementu nie zamieniła się w długie szukanie problemu na parkingu albo pod domem.
- Mały zestaw zapasowych bezpieczników zgodnych z autem, najlepiej w najczęściej używanych wartościach.
- Wyciągacz do bezpieczników lub cienki chwytak, żeby nie uszkodzić gniazda.
- Zdjęcie opisu skrzynki z telefonu, bo w terenie oszczędza to sporo czasu.
- Podstawową świadomość, które obwody są krytyczne, a które można odłączyć tylko do dojazdu do warsztatu.
Jeżeli bezpiecznik padł raz i po wymianie wszystko działa, sprawa bywa banalna. Jeśli jednak awaria wraca, szukam już nie samej wkładki, tylko źródła przeciążenia: przetartego przewodu, zużytego silniczka, zalanej skrzynki albo źle dołożonego akcesorium. Dobrze dobrany bezpiecznik nie rozwiązuje wszystkich problemów, ale daje jasny sygnał, gdzie naprawdę zaczyna się usterka, a to w diagnostyce elektryki jest bezcenne.
