Silnik samochodowy można czytać jak układ naczyń połączonych: jeden element odpowiada za sprężanie, inny za zapłon, kolejny za smarowanie i chłodzenie. Poniżej rozkładam na części budowę silnika i pokazuję, jak działają jego najważniejsze podzespoły, co faktycznie robi osprzęt oraz które awarie najczęściej odbijają się na pracy całej jednostki.
Najważniejsze elementy silnika i to, co naprawdę warto o nich wiedzieć
- Blok cylindrów, tłoki, korbowody i wał korbowy tworzą układ, który zamienia ruch posuwisty na obrót.
- Głowica i rozrząd decydują o tym, kiedy do cylindra trafia powietrze lub mieszanka i kiedy spaliny są usuwane.
- Układ smarowania zmniejsza tarcie, a układ chłodzenia pilnuje temperatury pracy.
- Osprzęt, taki jak rozrusznik, alternator, pompa wody czy turbosprężarka, nie tworzy mocy sam z siebie, ale bez niego silnik nie pracuje poprawnie.
- Silnik benzynowy i diesel mają podobny szkielet, lecz różnią się sposobem zapłonu, wtryskiem i wymaganiami konstrukcyjnymi.
Z jakich elementów składa się silnik samochodowy
Gdy rozbieram temat na czynniki pierwsze, zawsze zaczynam od podstawowego podziału: dół silnika, góra silnika i osprzęt. Dół to głównie blok, tłoki, korbowody i wał korbowy. Góra to głowica, zawory i rozrząd. Do tego dochodzą układy, które nie wytwarzają momentu obrotowego, ale decydują o trwałości i kulturze pracy całej jednostki.
| Element | Za co odpowiada | Co zwykle oznacza awaria |
|---|---|---|
| Blok cylindrów | Stanowi sztywną bazę silnika i mieści cylindry oraz kanały olejowe i chłodzące | Spadek szczelności, przegrzewanie, w skrajnych przypadkach pęknięcia |
| Tłok i pierścienie | Uszczelniają komorę spalania i przenoszą ciśnienie na korbowód | Branie oleju, spadek kompresji, dymienie |
| Korbowód | Łączy tłok z wałem korbowym | Stuki, wybite panewki, ryzyko poważnego uszkodzenia mechanicznego |
| Wał korbowy | Zamienia ruch tłoka na obrót napędzający skrzynię biegów | Wibracje, hałas, utrata płynności pracy |
| Głowica | Zamyka cylindry od góry i mieści zawory oraz kanały dolotowe i wydechowe | Utrata szczelności, problemy z kompresją, przegrzewanie |
| Uszczelka pod głowicą | Oddziela olej, płyn chłodniczy i komorę spalania | Mieszanie płynów, ubywanie chłodziwa, nierówna praca silnika |
| Wałek rozrządu | Steruje otwieraniem i zamykaniem zaworów | Błędne fazy pracy, spadek mocy, głośna praca |
W praktyce najważniejsze jest to, że te elementy nie pracują osobno. Każdy ruch tłoka, każdy obrót wału i każdy impuls z rozrządu musi zagrać w jednym tempie. Gdy ten obraz jest już jasny, łatwiej zrozumieć, jak silnik zamienia spalanie paliwa na ruch auta.
Jak pracuje układ korbowo-tłokowy
W czterosuwowym silniku jeden pełny cykl pracy trwa dwa obroty wału korbowego i składa się z czterech suwach. To właśnie układ korbowo-tłokowy jest sercem mechaniki, bo zamienia prostoliniowy ruch tłoka na obrót wału. W tłumaczeniu na codzienny język: bez niego silnik miałby spalanie, ale nie miałby czym napędzać kół.
- Ssanie - tłok schodzi w dół, a do cylindra trafia powietrze albo mieszanka paliwowo-powietrzna.
- Sprężanie - tłok idzie w górę i ściska ładunek, przez co rośnie jego energia.
- Praca - następuje zapłon lub samozapłon, a gazy wypychają tłok w dół z dużą siłą.
- Wydech - tłok wyrzuca spaliny z cylindra, przygotowując komorę do kolejnego cyklu.
W tym układzie kilka pojęć warto rozumieć dosłownie. Korbowód prowadzi tłok po osi cylindra i przekazuje siłę na wał korbowy, a panewki to ślizgowe łożyska, które pozwalają wałowi obracać się bez bezpośredniego tarcia metalu o metal. Jeśli tu pojawia się luz, metaliczny stuk albo brak odpowiedniego smarowania, koszt problemu rośnie błyskawicznie.
Ta część silnika jest mocna, ale nie wybacza zaniedbań. Żeby cały cykl był płynny, głowica i rozrząd muszą otwierać oraz zamykać kanały dokładnie wtedy, kiedy trzeba.
Dlaczego głowica i rozrząd są tak ważne
Głowica to nie tylko pokrywa nad cylindrami. To przestrzeń, w której pracują zawory ssące i wydechowe, kanały dolotowe, kanały spalin, często też wtryskiwacze, świece zapłonowe albo świece żarowe. Rozrząd steruje tym wszystkim tak, aby cylinder napełniał się we właściwym momencie i opróżniał bez strat. Jeśli fazy rozrządu się rozjadą, silnik może nadal kręcić się na rozruszniku, ale jego praca będzie wyraźnie zaburzona albo wręcz niemożliwa.
Napęd rozrządu realizuje zwykle pasek albo łańcuch. Pasek jest cichszy i lżejszy, ale wymaga rygorystycznej obsługi zgodnej z zaleceniami producenta. Łańcuch z kolei kojarzy się z większą trwałością, jednak też potrafi się rozciągać, hałasować i wymagać naprawy, jeśli zaniedba się smarowanie lub pojawią się zużyte napinacze. Nie ma tu jednego uniwersalnego zwycięzcy - liczy się konkretna konstrukcja, jakość oleju i styl eksploatacji.
W wielu silnikach kolizja tłoków z zaworami jest realnym zagrożeniem po przeskoku rozrządu, ale nie każda jednostka jest zbudowana tak samo. Dlatego awaria paska lub łańcucha bywa od drobnej usterki po remont całej głowicy. I właśnie dlatego ta część mechanizmu zasługuje na większy respekt niż zwykle dostaje od kierowców.
Gdy rozrząd i głowica są w porządku, kolejnym filarem pozostaje to, czego nie widać na pierwszy rzut oka: olej i temperatura pracy.

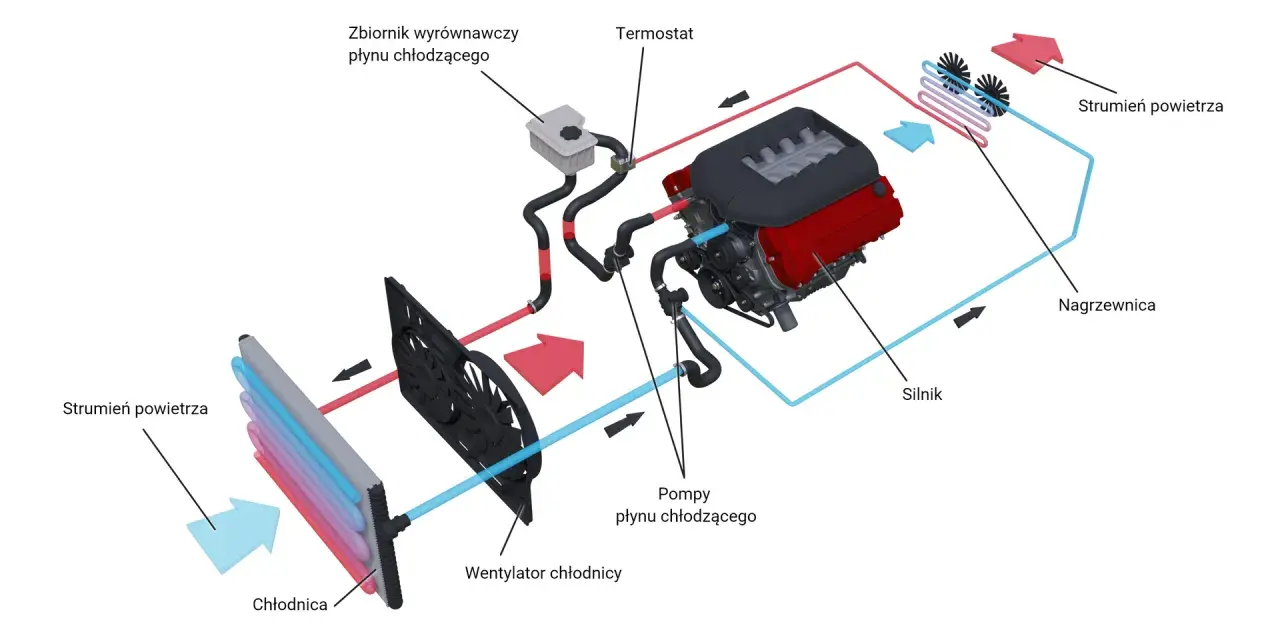

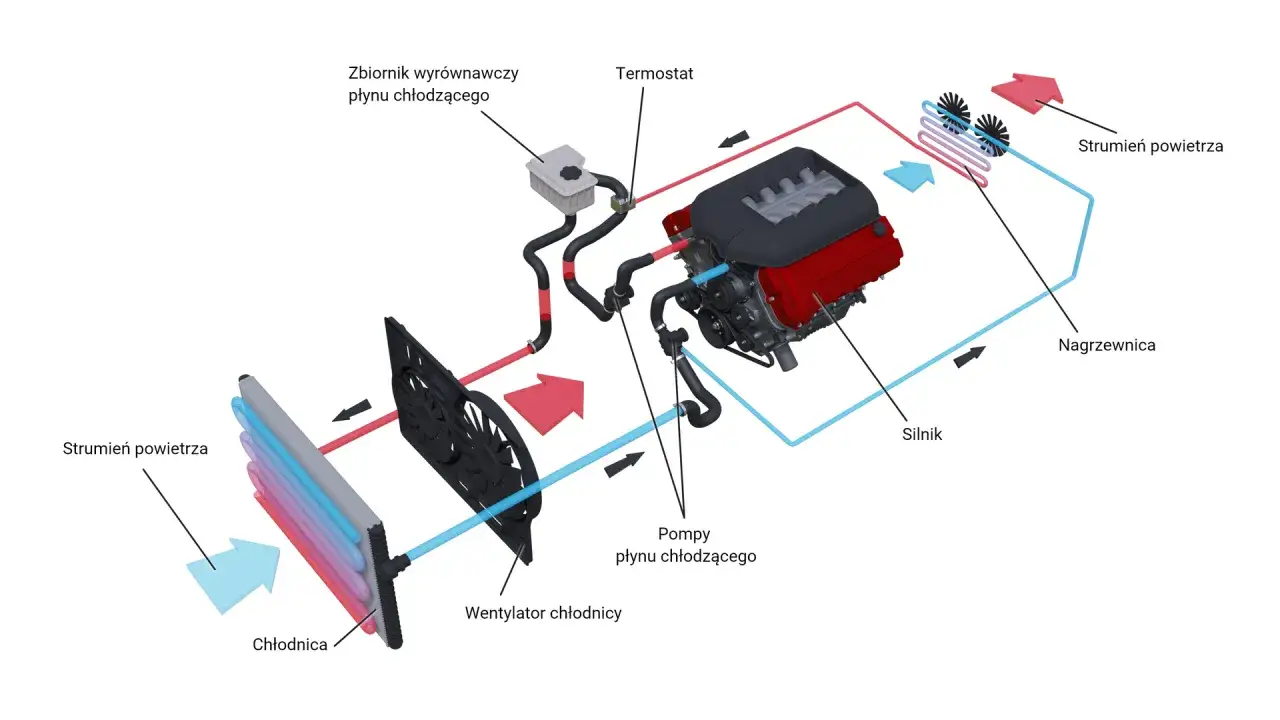

Układ smarowania i chłodzenia trzymają wszystko w ryzach
Silnik działa w warunkach, w których metal nagrzewa się, rozszerza i ociera o metal. Tu wchodzi do gry układ smarowania. Olej tworzy film olejowy, czyli cienką warstwę oddzielającą współpracujące powierzchnie. Dzięki temu tarcie spada, hałas jest mniejszy, a zużycie części nie przyspiesza tak gwałtownie. Bez tego nawet dobry motor bardzo szybko traci sprawność.
- Pompa oleju tłoczy olej do kanałów w bloku i głowicy.
- Filtr oleju wyłapuje zanieczyszczenia i opiłki.
- Misa olejowa magazynuje zapas oleju w dolnej części silnika.
- Pompa cieczy chłodzącej wymusza obieg płynu przez silnik i chłodnicę.
- Termostat pilnuje, by jednostka szybko osiągnęła temperaturę roboczą, ale nie przegrzała się podczas obciążenia.
- Płaszcz wodny to kanały wokół cylindrów i głowicy, którymi krąży płyn chłodniczy.
Najgroźniejsze scenariusze są zwykle banalne w przyczynie: zbyt niski poziom oleju, zapchany filtr, nieszczelność układu chłodzenia albo uszkodzona pompa. Skutek bywa za to kosztowny, bo pojawia się przegrzanie, zatarcie albo uszkodzenie uszczelki pod głowicą. W praktyce właśnie te dwa układy - smarowania i chłodzenia - decydują, czy silnik przeżyje długą trasę, holowanie lub upalny dzień w korku.
Skoro znamy już fundament pracy jednostki, warto zobaczyć, jak podobna jest konstrukcja benzyny i diesla oraz gdzie leżą najważniejsze różnice.
Silnik benzynowy i diesel mają podobną architekturę, ale inną logikę pracy
Od strony mechanicznej oba typy silników są do siebie zaskakująco podobne. W obu znajdziesz tłoki, korbowody, wał korbowy, głowicę i rozrząd. Różnica zaczyna się tam, gdzie trzeba doprowadzić do zapłonu mieszanki, czyli w sposobie tworzenia i spalania ładunku w cylindrze.
| Cecha | Silnik benzynowy | Diesel |
|---|---|---|
| Sposób zapłonu | Iskra ze świecy zapłonowej | Samozapłon sprężonego powietrza po wtrysku paliwa |
| Wtrysk paliwa | Często do kolektora lub bezpośrednio do cylindra | Zwykle bardzo precyzyjny, pod wysokim ciśnieniem |
| Stopień sprężania | Niższy niż w dieslu | Wyższy, bo potrzebny do samozapłonu |
| Elementy dodatkowe | Świece zapłonowe, cewki, układ zapłonowy | Świece żarowe, mocny układ wtryskowy |
| Charakter pracy | Zwykle cichszy, chętniej wkręca się na obroty | Najczęściej bardziej momentowy i oszczędny w trasie |
To porównanie jest ważne nie tylko teoretycznie. W benzynie kluczowe są świece i układ zapłonowy, a w dieslu dużo większe znaczenie ma jakość wtrysku, szczelność i sprawność układu paliwowego. W obu przypadkach baza mechaniczna wygląda podobnie, ale osprzęt i sposób spalania już nie. To właśnie te różnice tłumaczą, dlaczego dwa pozornie podobne silniki zużywają się w inny sposób.
Skoro architektura jest podobna, łatwo przejść do praktyki: które elementy zwykle zawodzą najpierw i po czym można je rozpoznać.
Które elementy najczęściej zużywają się pierwsze
W warsztacie najczęściej widzę nie tyle „zużyty silnik”, ile konkretne słabe punkty, które pociągnęły za sobą resztę. Najczęściej chodzi o jeden z poniższych elementów:
- Pierścienie tłokowe - gdy słabiej uszczelniają cylinder, rośnie zużycie oleju i spada kompresja.
- Panewki wału korbowego - ich zużycie daje metaliczne stuki i opiłki w oleju.
- Uszczelka pod głowicą - przy jej uszkodzeniu pojawia się ubytek płynu, biały dym lub mieszanie się płynów.
- Rozrząd - zużyty pasek, łańcuch albo napinacz potrafi rozstroić pracę całej jednostki.
- Turbosprężarka - objawia się spadkiem mocy, gwizdem, a czasem olejem w dolocie.
- Wtryskiwacze - powodują nierówną pracę, trudny rozruch i większe spalanie.
Ważne zastrzeżenie: objaw nie zawsze wskazuje jeden konkretny element. Szarpanie, dymienie czy nierówna praca mogą wynikać również z błędów w zapłonie, nieszczelności dolotu albo problemów z czujnikami. Dlatego nie lubię diagnozować silnika po jednym sygnale. Lepszy jest zestaw objawów niż jedna emocjonalna obserwacja.
Gdy część z tych usterek pojawia się razem, problem zwykle nie leży już w dodatkach, ale w podstawach - kompresji, smarowaniu albo temperaturze pracy. I właśnie wtedy warto obejrzeć silnik bez rozbierania go na części.
Na co patrzeć, zanim uznasz silnik za zużyty
Jeśli chcesz ocenić kondycję jednostki bez od razu zaglądania do środka, zacznij od kilku prostych obserwacji. To nie zastąpi pełnej diagnostyki, ale bardzo często pozwala szybko odróżnić drobną usterkę od poważniejszego problemu.
- Rozruch na zimno - silnik powinien zapalić bez długiego kręcenia i bez metalicznego hałasu.
- Praca na biegu jałowym - równe obroty i brak wyraźnego falowania są dobrym znakiem.
- Dym z wydechu - niepokoi dym niebieski, biały utrzymujący się po rozgrzaniu albo gęsty czarny pod obciążeniem.
- Stan oleju i płynu chłodniczego - ubytki, zmiana koloru albo ślady emulsji zawsze wymagają sprawdzenia.
- Test kompresji - pomiar ciśnienia sprężania pokazuje, czy cylinder nadal dobrze uszczelnia mieszankę albo powietrze.
Najbardziej zdradliwe są drobiazgi: lekki stuk na zimno, delikatne falowanie obrotów, niewielki ubytek oleju, który kierowca przez długi czas tłumaczy „wiekiem auta”. Ja wolę traktować je jak wczesny sygnał ostrzegawczy, a nie coś, co samo minie. Jeśli silnik ma działać długo i bez niespodzianek, liczy się nie tylko jego konstrukcja, ale też to, jak szybko reaguje się na pierwsze odstępstwa od normy.
