W Mercedesie GL układ elektryczny jest rozbudowany, a rozmieszczenie bezpieczników zależy od generacji i wyposażenia. Dlatego przy awarii pojedynczej funkcji nie ma sensu zgadywać, tylko szybko ustalić, który obwód jest chroniony, jak czytać legendę i kiedy problem kończy się na bezpieczniku, a kiedy trzeba szukać zwarcia albo usterki modułu. W tym tekście pokazuję praktycznie, gdzie szukać skrzynek, jak odczytać opis i jak diagnozować typowe objawy bez ryzyka pogorszenia sytuacji.
Najważniejsze informacje, które ułatwią szybką diagnozę
- W GL układ skrzynek bezpieczników zależy od generacji i wyposażenia, więc zawsze sprawdzaj legendę w aucie lub instrukcji.
- W nowszych GL X166 instrukcje wymieniają zwykle skrzynki w desce rozdzielczej, komorze silnika i tylnej części auta.
- Bezpiecznik wymieniaj wyłącznie na taki sam amperaż. Większa wartość może uszkodzić instalację.
- Jeśli po wymianie bezpiecznik znowu się przepala, szukaj zwarcia, przeciążenia albo problemu w module sterującym.
- Pojedyncza usterka, np. brak gniazda 12 V albo jednego światła, często wskazuje na konkretny obwód, a nie na awarię całego samochodu.
- Najlepsza diagnostyka zaczyna się od odczytu opisu, a nie od losowego wyjmowania kolejnych elementów.

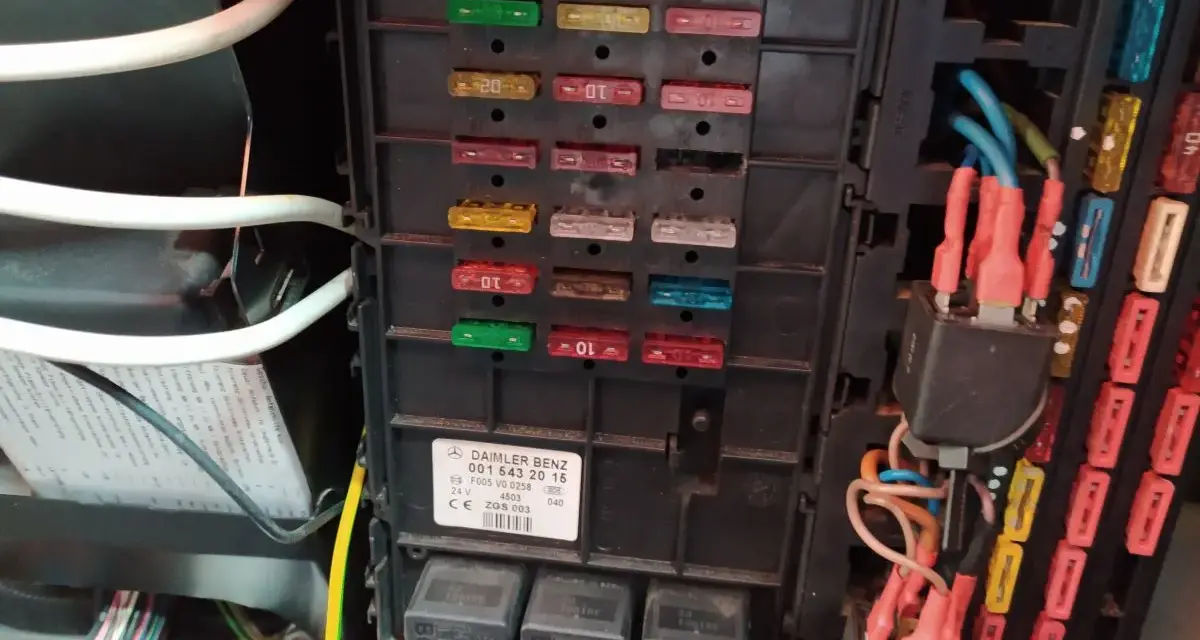

Gdzie w Mercedesie GL szukać bezpieczników
W GL nie ma jednego uniwersalnego miejsca na wszystkie bezpieczniki. W praktyce układ jest podzielony na kilka stref, a to od razu podpowiada, gdzie szukać przy konkretnej awarii. W instrukcjach GL X166 pojawiają się zwykle skrzynki w desce rozdzielczej, komorze silnika i tylnej części auta. W starszych odmianach rozmieszczenie bywa podobne, ale nie zakładałbym identycznego układu bez sprawdzenia opisu dla danego rocznika.
| Miejsce | Co zwykle tam znajdziesz | Kiedy sprawdzić w pierwszej kolejności |
|---|---|---|
| Komora silnika | Obwody o większym poborze prądu, część zasilania modułów, elementy związane z pracą jednostki napędowej | Gdy nie działa kilka podstawowych funkcji albo auto zgłasza szerszy problem z zasilaniem |
| Deska rozdzielcza lub kabina | Odbiorniki komfortu, gniazda 12 V, multimedia, część oświetlenia i wyposażenia wnętrza | Gdy przestaje działać pojedynczy element we wnętrzu |
| Tylna część auta | Zasilanie obwodów w rejonie bagażnika, tylnego wyposażenia i części funkcji komfortowych | Gdy problem dotyczy klapy, tylnego oświetlenia lub wyposażenia z tyłu |
Ja zawsze zaczynam od miejsca, które najbardziej pasuje do objawu. To oszczędza czas i zmniejsza ryzyko przypadkowego wyjęcia dobrego bezpiecznika. Gdy już wiesz, gdzie szukać, sensowniejsze staje się odczytanie samej legendy i dopasowanie jej do usterki.
Jak czytać opis bezpieczników i nie pomylić amperażu
Opis bezpieczników w Mercedesie GL nie sprowadza się do jednego numeru na obudowie. Trzeba patrzeć na trzy rzeczy naraz: pozycję w skrzynce, wartość prądu i odbiornik, który dany obwód chroni. Według instrukcji Mercedes-Benz bezpiecznik wymienia się na element o identycznych parametrach, a pomocne są tu kolor i nadrukowana wartość amperażu. To ważne, bo sam wygląd nie wystarcza do bezpiecznej oceny.
| Element opisu | Co oznacza | Na co uważać |
|---|---|---|
| Amperaż | Maksymalny prąd, jaki bezpiecznik ma przyjąć przed przepaleniem | Nie wolno zastępować go większą wartością, licząc, że problem sam zniknie |
| Kolor | Szybki sposób rozpoznania typu bezpiecznika | Kolor pomaga, ale nie zastępuje sprawdzenia nadruku |
| Numer pozycji | Miejsce w konkretnej skrzynce | Ten sam numer w innej skrzynce może oznaczać coś zupełnie innego |
| Piktogram lub skrót | Odbiornik, np. gniazdo 12 V, światło, nawiew, moduł komfortu | W przypadku bogatego wyposażenia jeden symbol może odpowiadać kilku wariantom |
W praktyce najwięcej pomyłek bierze się z pośpiechu. Ktoś widzi „podobny” bezpiecznik i wkłada pierwszy lepszy, a potem dziwi się, że auto nadal nie działa albo uszkodzenie wraca natychmiast. Ja wolę sprawdzić legendę dwa razy niż później szukać skutków złego doboru. To szczególnie ważne w samochodach z rozbudowaną elektroniką, gdzie jeden obwód potrafi obsługiwać kilka funkcji jednocześnie.
Kolejna rzecz to to, że ten sam GL może mieć inne wyposażenie niż egzemplarz obok. Hak, ogrzewanie postojowe, pneumatyka, dodatkowe multimedia czy pakiety komfortu zmieniają rozkład obciążeń. Dlatego opis bezpieczników czyta się zawsze pod konkretny samochód, a nie „na oko”.
Gdy opanujesz legendę, łatwiej odróżnisz zwykłą awarię pojedynczego obwodu od problemu, który już zahacza o szerszą diagnostykę elektryczną.
Jakie objawy najczęściej prowadzą do konkretnego bezpiecznika
W samochodach takich jak GL najbardziej pomocny jest objaw. Jeśli przestaje działać tylko jeden element, zwykle da się zawęzić poszukiwania do konkretnego obwodu. Jeśli znikają rzeczy zupełnie niezwiązane ze sobą, bezpiecznik nadal jest możliwy, ale podejrzewałbym już także zasilanie, masę albo moduł sterujący, na przykład układ typu SAM, czyli moduł obsługujący kilka obwodów naraz.
| Objaw | Co sprawdzić jako pierwsze | Co może być przyczyną |
|---|---|---|
| Nie działa jedno gniazdo 12 V albo ładowarka | Skrzynkę w kabinie i opis obwodu akcesoriów | Przepalony bezpiecznik, uszkodzone gniazdo, zwarcie w wtyczce |
| Zgubiło się pojedyncze światło lub grupa świateł z jednej strony auta | Obwód oświetlenia w odpowiedniej skrzynce | Bezpiecznik, korozja styków, problem z oprawką lub modułem |
| Nie działa nawiew, wycieraczki albo inny element o większym poborze | Skrzynkę w komorze silnika i stan zasilania | Przeciążenie, zwarcie, uszkodzony silnik elementu wykonawczego |
| Bezpiecznik przepala się od razu po wymianie | Sam obwód, przewody i urządzenie pobierające prąd | Zwarcie lub przeciążenie, a nie przypadkowy „zły” bezpiecznik |
| W skrzynce widać wilgoć, nalot albo nadpalone styki | Stan skrzynki, uszczelnień i wtyczek | Korozja, zawilgocenie, grzanie się połączeń |
Jeżeli po wymianie bezpiecznik pali się ponownie, nie brnąłbym w kolejne próby. To zwykle znak, że przyczyna leży dalej w instalacji, a nie w samym wkładzie. W takiej sytuacji bezpiecznik jest tylko skutkiem problemu, nie jego rozwiązaniem.
Właśnie dlatego przy diagnostyce elektryki w GL patrzę nie tylko na element, który przestał działać, ale też na to, czy problem pojawił się nagle, po myciu, po ulewie, po podłączeniu akcesoriów albo po dłuższym postoju. Taki kontekst bywa równie ważny jak sam opis skrzynki.
Najczęstsze błędy przy wymianie bezpieczników
W praktyce najwięcej szkód robią proste, powtarzane odruchowo błędy. Sam bezpiecznik jest tani i niewielki, więc łatwo uznać go za drobiazg. A to właśnie przez takie podejście powstają później większe koszty. W GL, gdzie wiele układów jest spiętych elektronicznie, ostrożność ma większe znaczenie niż szybkość.
- Wkładanie bezpiecznika o wyższym amperażu, żeby „nie przepalał się tak szybko”.
- Ocenianie elementu tylko wzrokowo, bez sprawdzenia ciągłości lub legendy.
- Wyjmowanie przypadkowych bezpieczników z innych pozycji, bo „wyglądają tak samo”.
- Ignorowanie śladów wilgoci, nalotu albo przypalenia w gnieździe.
- Powtarzanie wymiany bez usunięcia przyczyny zwarcia.
- Zapominanie, że dodatkowe wyposażenie może mieć osobny obwód i osobny punkt zasilania.
Ja nie podnosiłbym wartości bezpiecznika nawet wtedy, gdy usterka wydaje się błaha. Bezpiecznik ma chronić instalację, a nie „wytrzymać więcej”. Jeśli jest za słaby, trzeba szukać przyczyny. Jeśli jest dobrany prawidłowo, a nadal się przepala, to już sygnał do głębszej diagnostyki.
W GL szczególnie łatwo przeoczyć problem w złączu, przewodzie albo samym odbiorniku, bo samochód ma wiele ukrytych obwodów komfortu. Dlatego sensowna wymiana zawsze kończy się sprawdzeniem, czy nowy bezpiecznik trzyma obciążenie.
Po wyeliminowaniu tych błędów diagnostyka robi się prostsza, a sam samochód przestaje być zbiorem przypadkowych objawów.
Jak diagnozować krok po kroku, żeby nie spalić kolejnego bezpiecznika
Jeśli chcesz podejść do tematu spokojnie i bez zgadywania, trzymaj się prostego schematu. Ja w takich autach zaczynam od objawu, potem sprawdzam opis, a dopiero na końcu wyciągam bezpiecznik. To mniej efektowne niż „szybka wymiana”, ale dużo skuteczniejsze.
- Wyłącz zapłon i wszystkie odbiorniki, które mogą obciążać dany obwód.
- Otwórz odpowiednią skrzynkę i porównaj legendę z objawem awarii.
- Wyjmij bezpiecznik i sprawdź, czy element jest przepalony, nadtopiony albo ma ciemny nalot.
- Porównaj nadrukowany amperaż z wartością wskazaną w opisie.
- Jeśli masz miernik, sprawdź ciągłość zamiast polegać wyłącznie na wyglądzie.
- Włóż bezpiecznik o identycznych parametrach i uruchom dany odbiornik.
- Jeśli nowy element przepala się ponownie, przerwij testy i szukaj zwarcia, przeciążenia albo uszkodzonego modułu.
Ten proces najlepiej działa przy pojedynczych usterkach. W przypadku kilku niezależnych problemów naraz, na przykład braku kilku funkcji po jednym zdarzeniu, bardziej prawdopodobna staje się awaria zasilania, masy albo modułu sterującego. I wtedy już sama wymiana bezpiecznika nie wystarczy.
Jeśli ktoś robi diagnostykę pierwszy raz, najbardziej opłaca się zwykła dyscyplina: nie zgadywać, nie zwiększać amperażu i nie zakładać, że „to tylko bezpiecznik”. W elektryce właśnie takie założenia najczęściej kosztują najwięcej czasu.
Co warto mieć w GL, żeby szybciej poradzić sobie z awarią
Przy samochodzie takim jak GL dobrze działa mały zestaw rzeczy, które przyspieszają diagnozę, ale nie komplikują bagażnika. Nie chodzi o rozbudowany warsztat mobilny, tylko o minimum, które pozwala bezpiecznie sprawdzić podstawy i wrócić do jazdy bez improwizacji.
- Zapasowe bezpieczniki o parametrach zgodnych z autem.
- Wyciągacz do bezpieczników albo małe, precyzyjne narzędzie do ich demontażu.
- Latarkę, bo skrzynki często są w miejscach słabo doświetlonych.
- Prosty multimetr do sprawdzenia ciągłości i zasilania.
- Zdjęcie legendy skrzynki zapisane w telefonie, jeśli chcesz mieć szybki dostęp bez grzebania w instrukcji.
Nie trzymałbym przypadkowego zestawu „na wszelki wypadek”. Lepiej mieć mniej elementów, ale dobranych do własnego samochodu i jego wyposażenia. To samo dotyczy samej instrukcji. Nawet w 2026 roku najpewniejszy punkt odniesienia to nadal konkretny egzemplarz, a nie ogólny schemat z internetu.
Jeżeli mam zamknąć temat jednym zdaniem, to brzmi ono tak: w Mercedesie GL bezpiecznik jest początkiem diagnozy, a nie jej końcem. Gdy czytasz opis we właściwej skrzynce, sprawdzasz amperaż i patrzysz na objaw w kontekście całego obwodu, bardzo szybko widać, czy problem jest błahy, czy wymaga już pracy nad instalacją albo modułem.
